电液推杆使用说明书

电液推杆

1.1概述

      电液推杆是一种集机、电、液为一体的液压驱动机械手,适用于需要往复推拉直线(或往复旋转一定角度)运动,也可用于需要上升、下降或夹紧工作物的场所,并可实现远距离危险地区的集中或自动控制,广泛应用于冶金、矿山、电力、煤炭、机械、交通、粮食、化工、水泥、水利、建材、运输等部门,是一种通用的动力源。


1.2电液推杆的工作条件

1、工作环境:不含强腐蚀性、易然、易爆介质。
2、环境温度:-20°C---80°C。
3、相对湿度:80%(20+5°C)。
4、无强烈震动。
5、工作制: 每次工作额定时间为10分钟内;每小时往返次数不宜超过15次。
6、海拔高度不超过1000米。


1.3常用电液推杆的几种形式

      电液推杆常用的结构形式有三种(图一、图二、图三)。根据不同的现场环境及工作要求,还有其它的许多形式,可按双方技术合作的具体情况另定。

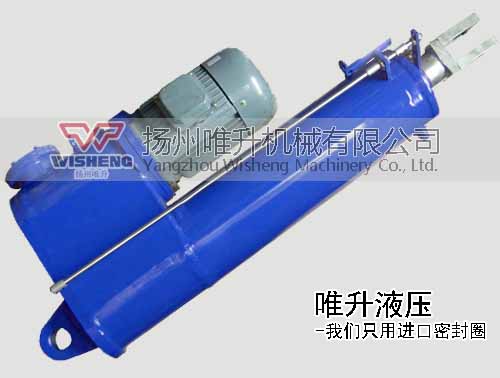

A:整体直式电液推杆(DYTZ型)图一

整体直式电液推杆 整体直式电液推杆

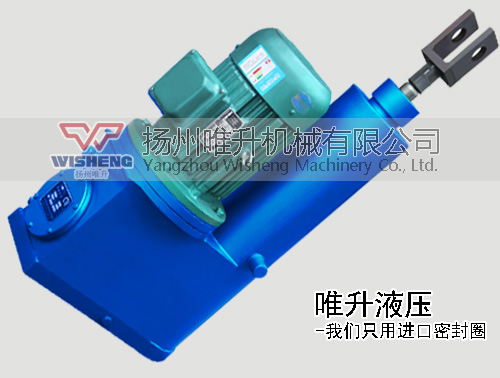

B:平行式电液推杆(DYTP型)图二

平行式电液推杆 平行式电液推杆

C:平行式电液推杆(DYTP型)图三

分体式电液推杆 分体式电液推杆


1.4推杆的液压原理图(图四)及电器控制原理图(图五)

电液推杆液压原理图电液推杆接线原理图

图四                                                                              图五(仅供参考)


2.1电液推杆的安装

      电液推杆用塑料薄膜封裹,正常草绳包装,特殊需求木箱包装,开箱之后,应根据电液推杆的结构形式仔细检查各部分和您的要求是否一致。


2.2关于支座

      根据现场工作要求,有时电液推杆需要配备专用支座(图六)。但支座需要专购或者另配,不属推杆附件。安装时,只要将支座固定在底脚螺丝上,再降推杆铰耳安装在固定锁套内,与支座用螺栓拧紧即可。

电液推杆底座

图六


2.3液压油的选择及加油量

      电液推杆一般夏季用46#液压油、冬季使用32#液压油。须经过滤后,方可通过加油口加入推杆内。

      推杆水平位置使用,打开检修口直接加油,液位线完全淹没油路快的时候启动电源,确保电液推杆活塞杆完全生出即可;

      推杆倾斜位置或垂直位置使用,在推杆最高点的加油口加油,加到足够量的时候启动电源确保电液推杆活塞杆完全伸出来,如果活塞杆不能缩回的时候再加液压油,但是不要过多,避免活塞杆完全缩回而导致喷油现象。


2.4电源的要求

      正常电机接线的电源要求:50HZ、380V。(非标电机,按电机电压要求)

3.1电液推杆的使用

      首先说明:以下所指导的安装方法,并不是针对所有的电液推杆都具有的工作性能,其中3.2.2、3.3.1、3.3.3的调节方法,是属于需方指定后才具有的功能。


3.2电液推杆使用前应注意的几个问题:

3.2.1有排气螺钉必须去除排气螺钉!!!

      如果不拆除排气螺钉(图七)推杆来回工作几次后,液压油减少的体积无法得到补偿,会使外壳内产生压力,致使壳损坏,容易出现漏油。


3.2.2如何正常连接行程开关

      在用户需要的情况下,有些推杆可配行程开关,行程开关里共4个触点,分别为常开、常闭(图八)。到位后撞到行程开关,常闭触点断开,常开触点闭合。使用时,可据此控制行程或给定信号。

电液推杆排气孔电液推杆行程开关接线图

                         图七                                                      图八



3.2.3如何正常连接电机

      电液推杆选用Y系列鼠笼式三相异步电机,均为4级电机,其接法有三角形和星型二种(图九)

电液推杆电机接线

图九

      电机上相序的连接已接好,只要将三根线接上就行。调试正反转时,只需要将三根线中的两根线对调,第三根线不动即可。



3.3如何正确调节电液推杆

3.3.1如何调节电液推杆行程

      许多情况下,需方要求电液推杆配行程开关。此时如需调节行程,请细看前文1.4中的电器原理图。从中可知:撞到行程开关后,电机即可断电停止运转。所以,只要调节撞杆上的碰块,就能达到调节行程的目的(图十)。

电液推杆行程开关



图十

3.3.2如何调节系统压力

      推杆根据用户订货时的要求,已经调整好系统压力,即推杆的推拉力已根据要求调好,一般不需再变动。如有异常确需变动,请您打开维修盖,慢慢旋转集成块上的内六角螺栓。顺时针转动压力增加,反之则减小(图十一)。



3.3.3如何调节推杆速度

推杆根据用户订货时需要调节速度的要求,已经将速度调节好。实际使用时,如果仍然需要调节推杆的速度,请调节推杆前法兰上的节流阀,以使流量达到速度调节的要求。顺时针旋转时速度减小,逆时针旋转时速度増大(图十一)。

电液推杆调速

图十一

推杆的正确保养

      推杆一般在使用半年内,要检查油的质量,特别是季节变更时,一定要注意油的粘度,粘度不适应时,必须更换。推杆正常使用后,要经常检查各紧固件是否牢固可靠。

补充说明:根据推杆的现场使用情况,特作以下安装调试方面的补充说明:

1、必须去除排气螺钉,否则推杆在不长的时间内将会损坏。

2、必须按标牌所示加足液压油。

3、在推杆的使用现场,环境温度不能超过60℃,否则,推杆必须是特殊定做的。

4、推杆使用的初期,活塞杆会出现爬行现象,或有时推不动,这是正常的现象,推杆属于排除空气的状态,必须空载来回开几次,以排除液压系统内的空气,然后才能达到调定压力,切不可随意调节溢流阀。

5、在调节压力之前,最好与公司技术部门取得联系,以保证调节的顺利。

6、调节节流阀时,必须注意调节的大小,否则,调节过大则推杆会出现锁死不动,反之则会出现爬行现象。

7、发现安装调试不能正常时,请按照“下页故障诊断及排除方法”去诊断排除。如果仍不能排除,请与公司技术部门取得联系。


故障诊断 及排除方法

故障

原 因

排除方法

活塞杆不动作

① 电动机不动

检查电机接线及电器

② 电机工作,但未加油或加油太多

参照推杆标牌加油

③ 电机有电流声,但不动作,油泵卡死

拆开清洗

④ 电机工作,有溢流声,但阀不动作

更换或清洗

电机烧毁

电压不符或缺相或电机进水

检查电器、电压或缺相原因排除并避免电机积(进)水

活塞杆缩回不能伸出或伸出不能缩回

① 电机工作正常,电器接线不能换向

检查电器接触器

② 管路破裂

更换油路

活塞杆不能往返运动

阀被卡死

清洗或更换

活塞杆空载正常带负荷不能工作

① 溢流阀可能压力太小

加大系统压力

② 组合密封垫损坏

更换组合垫

③ 所用液压油太稀

更换液压油或重新加大系统压力

不自锁

① 液压锁内泄漏

更换、清洗液压锁

② Y圈损坏

更换Y圈

外泄漏

① 密封件损坏

更换密封件

② 加油太多

参照标牌加油

③ 排气螺钉未拆

拆除排气螺钉
