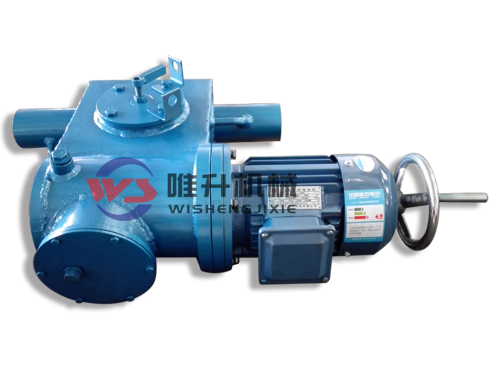

电液动回转器(转角器)

电液动回转器(转角器)

    型号:DYHQ
    品牌:扬州唯升
    电压:380V(普通/防爆)、400V(出口)、
              660V(普通/防爆)、1140V(防爆)
    防护等级:IP54、IP55、IP65
    连接方式:轴孔连接
    驱动方式:手轮、电机、手动泵
  • 商品信息

    摘要:

        DYHG(B)型电液动回转器可完成0°-90°和0°-120°范围内的旋转运动。蝶阀、球阀、气门等阀门配套使用,是取代电动头和电动执行机构的执行器,广泛应用于冶金、电力、矿山、机械、煤炭、化工、石油、粮食、建材等行业。

    特征:

    1.电液动回转器实现了机、电、液、仪表的集成,可实现远程控制、中央调度室监控和微机控制。

    2.电动执行机构(电头)由蜗杆传动、弹簧转矩控制、机械磨损大、转矩故障频繁、不易调节、燃烧电机过载、操作不便等组成,而电液转角器传动、过载溢流保护、无级调节、稳定运行、大扭矩、任意锁定、配备不同仪器,可实现管道流量平衡控制。

    3.电液动转角器采用全封闭结构,无漏油、无清洗、无吸水率、内无腐蚀、使用寿命长,适用于各种不高温(120℃以下)恶劣环境。

    4.特别是DYHQ-C型电液动转角器可任意调节不同角度,比双冲程气动执行器和电动执行器更容易、更可靠。

    5。在电子控制部分,电头由多组复杂的电子元件组成,如端子、二次管、继电器等,质量不稳定,在金属、煤等恶劣的空气污染环境中容易失效。电液旋转装置采用进口全封闭集成电路,并结合液压特性,体积小,重量轻,开合速度快。

    6.电液回转器配备电动和手动装置,不需要任意切换操作,方便安装和停电。


    工作原理:

    DYHQ电液动回转器装置是一种集机、电、液、仪表于一体的新型电液动力装置,它以液压缸为主体,由电机和电机组成。抽油泵、燃料箱、滤油器、液压集成阀和转臂连杆组合。通过马达驱动油泵,液压集成阀可以移动液压输出力和排量,旋转臂的连杆可以任意锁定在0度90度至0度120度之间。


    产品型号编制规则:

    电液动回转器


    主要技术参数:

    规格型号

    额定力矩(N·M)

    回转角度

    启闭时间S(秒)

    控制讯号

    电机功率KW

    DYHQ□5□

    50

    90°±2°

    120°±2°

    3

    行程开关角度显

    示仪或4-20m A

    微机控制

    0.18

    DYHQ□15□

    150

    4

    0.37

    DYHQ□45□

    450

    8

    0.37

    DYHQ□85□

    850

    8

    0.55

    DYHQ□150□

    1500

    12

    0.55

    DYHQ□200□

    2000

    20

    0.75

    DYHQ□300□

    3000

    15

    0.75

    DYHQ□400□

    4000

    20

    1.5

    DYHQ□500□

    5000

    25

    2.2

    DYHQ□600□

    6000

    32

    2.2

    DYHQ□800□

    8000

    30

    2.2

    DYHQ□1000□

    10000

    47

    2.2

    DYHQ□1500□

    15000

    70

    3

    DYHQ□2000□

    20000

    55

    3

    DYHQ□2500□

    25000

    78

    3

    DYHQ□3000□

    30000

    78

    4

    注:用户如需表中未列出的特殊要求,可按用户要求设计制造。


    主要外形连接尺寸:

    电液动转角器

    规格型号

    L

    L1

    L2

    L3

    L4

    L5

    H

    D0

    D1

    F

    b

    h

    n-Md

    DYHQ□5□

    470

    210

    90

    132

    280

    Φ65

    135

    18

    90

    20.3

    5

    15

    4-M 8

    DYHQ□15□

    520

    222

    102

    152

    325

    Φ65

    145

    20

    95

    22.8

    6

    15

    4-M 8

    DYHQ□45□

    520

    255

    130

    135

    480

    Φ76

    165

    24

    100

    27.3

    8

    20

    4-M 12

    DYHQ□85□

    545

    320

    160

    135

    490

    Φ95

    210

    32

    110

    35.3

    10

    20

    4-M 14

    DYHQ□150□

    545

    330

    170

    160

    625

    Φ121

    210

    38

    140

    41.3

    10

    25

    4-M 18

    DYHQ□200□

    625

    340

    200

    160

    630

    Φ133

    230

    42

    160

    45.3

    12

    25

    4-M 18

    DYHQ□300□

    625

    340

    220

    230

    640

    Φ140

    230

    50

    160

    53.8

    14

    25

    8-M 18

    DYHQ□400□

    695

    480

    235

    230

    640

    Φ159

    290

    60

    195

    64.4

    18

    30

    8-M 20

    DYHQ□500□

    695

    505

    260

    230

    640

    Φ184

    290

    70

    235

    74.9

    20

    30

    8-M 20

    DYHQ□600□

    695

    505

    260

    260

    750

    Φ184

    290

    70

    235

    74.9

    20

    30

    8-M 20

    DYHQ□800□

    695

    505

    260

    260

    780

    Φ184

    340

    70

    280

    79.8

    20

    30

    8-M 20

    DYHQ□1000□

    750

    550

    300

    290

    810

    Φ184

    380

    76

    300

    86.8

    22

    30

    8-M 24

    DYHQ□1500□

    750

    550

    300

    290

    810

    Φ203

    400

    98

    350

    110.8

    28

    35

    8-M 24

    DYHQ□2000□

    750

    550

    300

    290

    870

    Φ203

    420

    120

    390

    134.8

    32

    35

    8-M 24

    DYHQ□2500□

    815

    580

    350

    320

    950

    Φ219

    440

    120

    390

    134.8

    32

    40

    8-M 24

    DYHQ□3000□

    815

    580

    350

    320

    980

    Φ219

    460

    120

    390

    134.4

    32

    40

    8-M 24


    其他电液动转角器展示:

    带手轮式电液动回转器
    带手轮式电液动回转器
    电磁换向式电液动回转器
    电磁换向式电液动转角器
    手动泵式电液动转角器
    带手动泵式电液动回转器
