扬州唯升电液动平板闸门选型样本下载 ▼

来源:www.wisheng.com|作者:扬州唯升 |发布时间:2020-02-26 |次浏览
用途该闸门广泛适用于建材、冶金、矿山等行业粉尘物料流量控制的管道上,是控制粉尘物料流量的理想设备。结构特点该闸门结构简单,重量轻,操作灵活,装拆方便,采用优质碳素钢制造,其强度高,性能好,使用寿

电液动平板闸门

电液动平板闸门用途:
    电液动平板闸门广泛适用于建材、冶金、矿山等行业粉尘物料流量控制的管道上,是控制粉尘物料流量的理想设备。


电液动平板闸门结构特点:
    电液动平板闸门结构简单,重量轻,操作灵活,装拆方便,采用优质碳素钢制造,其强度高,性能好,使用寿命长;丝杆及螺母采用了软防护罩结构,不受外界粉尘影响。


电液动平板闸门工作原理:
    电液动平板闸门主要由框架、丝杆螺母、手轮、闸板组成,手轮(链轮)转动,丝杆带着丝杆螺母和闸板作水平方向的的往复运动,达到阀门的启闭目的。


电液动平板闸门型号编制说明:

电液动平板闸门


DYLV-0.6型电液动平板闸门

电液动平板闸门电液动平板闸门

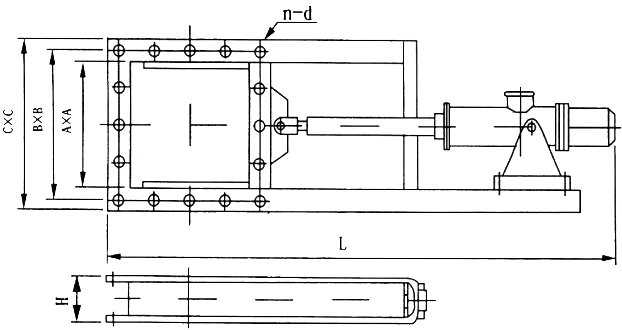

DYLV-0.6型电液动平板闸门外形及安装尺寸:

A×A

B×B

C×C

L

H

n-d

电液推杆型号

功率(kw)

200×200

256×256

306×306

920

120

8-Φ14

DYT1000-200

1.5

250×250

306×306

346×346

1050

120

8-Φ14

DYT1000-250

1.5

300×300

336×336

396×396

1260

120

8-Φ14

DYT1000-300

1.5

400×400

456×456

496×496

1256

140

12-Φ14

DYT1750-400

2.2

450×450

510×510

556×556

1670

140

12-Φ18

DYT1750-450

2.2

500×500

560×560

606×606

1890

140

16-Φ18

DYT1750-500

2.2

600×600

660×660

706×706

2220

140

16-Φ18

DYT2500-600

3

700×700

770×770

820×820

2520

160

20-Φ18

DYT2500-700

3

800×800

870×870

920×920

2750

160

20-Φ18

DYT3000-800

3

900×900

974×974

1030×1030

2950

180

24-Φ23

DYT3000-900

3

1000×1000

1074×1704

1130×1130

3110

180

24-Φ23

DYT3000-1000

3

注:电液动平板闸门L尺寸仅作参考,可按用户需求设计制造。


D
PZ-0.6型电液动平板闸门

电液动平板闸门电液动平板闸门

型号

主要尺寸(mm)

电液推杆型号

功率(kw)

A

B

H

L

t

Nxa

n-Φ

DPZ-40

400

790

140

1285

12

3x160

24-22

DYT1750-400

1.5

DPZ-50

500

890

140

1485

3x195

DYT1750-500

DPZ-60

600

990

140

1685

4x170

32-22

DYT2500-600

DPZ-70

700

1090

160

1925

14

4x198

DYT2500-700

2.2

DPZ-80

800

1190

160

2135

5x178

40-22

DYT3000-800

DPZ-90

900

1290

180

2335

5x198

DYT3000-900

DPZ-100

1000

1390

180

2570

16

5x220

40-26

DYT3000-1000

3

DPZ-120

1200

1590

180

2850

5x260

DYT3000-1200

注:电液动平板闸门L尺寸仅作参考,可按用户需求设计制造。
