电液动扇形闸门由本体、扇形闸板、轴、密封、执行机构等部件构成,市面以电液动扇形闸门和电动扇形闸门为主;手动或执行机构(电液推杆或电动推杆)推动摇杆使扇形闸板沿轴心旋转开启,物料随

电液动扇形闸门选型

电液动扇形闸门选型用途:
    本系列扇形闸门广泛应用于建材、冶金、矿山、电力、化工、等行业,是各类落料系统的卸料控制装置。

电液动扇形闸门选型结构特点:
    安装方便,可直接安装于料仓下部。采用平行式电液推杆或微型液压站驱动,空间小,固定更方便。运行平稳,故障率低,可以快速切断料流。



电液动扇形闸门选型工作原理:
    电液动扇形闸门选型由本体、扇形闸板、轴、密封、执行机构等部件构成,市面以电液动扇形闸门和电动扇形闸门为主;手动或执行机构(电液推杆或电动推杆)推动摇杆使扇形闸板沿轴心旋转开启,物料随即下落;待接料装置满载后再推动摇杆使扇形闸板复位,关闭截断下落的物料。扇形闸门结构简单由优质钢板焊接而成具有开启灵活无卡阻等特点。

电液动扇形闸门型号编制说明:

电液动扇形闸门选型

DSZ-A(B)-I型电液动扇形闸门

结构特点

      安装方便,可直接安装于料仓下部。采用平行式电液推杆或微型液压站驱动,空间小,固定更方便。运行平稳,故障率低,可以快速切断料流。

DSZ-A-I型电液动扇形闸门外形及安装尺寸:

电液动扇形闸门选型

型号

主要尺寸(mm)

电液推杆

型号

功率

(KW)

A

B

C

D

E

F

H

M

N

Nxa

n1xΦ1

n-Φ

DSZ-20A-I

200

300

220

220

80

730

300

320

260

2x130

8-14

4-28

DYT700-220

1.1

DSZ-30A-I

300

400

320

320

80

780

400

2x180

DYT700-320

DSZ-40A-I

400

500

420

420

90

830

480

2x230

DYT700-420

DSZ-50A-I

500

626

530

520

100

885

560

3x190

12-18

DYT1000-530

1.5

DSZ-60A-I

600

726

630

620

120

935

620

3x224

DYT1000-630

DSZ-70A-I

700

826

730

720

120

985

720

4x193

16-22

DYT1000-730

DSZ-80A-I

800

950

835

825

150

1070

800

4x222

DYT1750-835

2.2

DSZ-90A-I

900

1050

935

920

150

1120

880

5x198

20-22

DYT1750-935

DSZ-100A-I

1000

1150

1035

1020

150

1170

960

5x218

DYT1750-1035

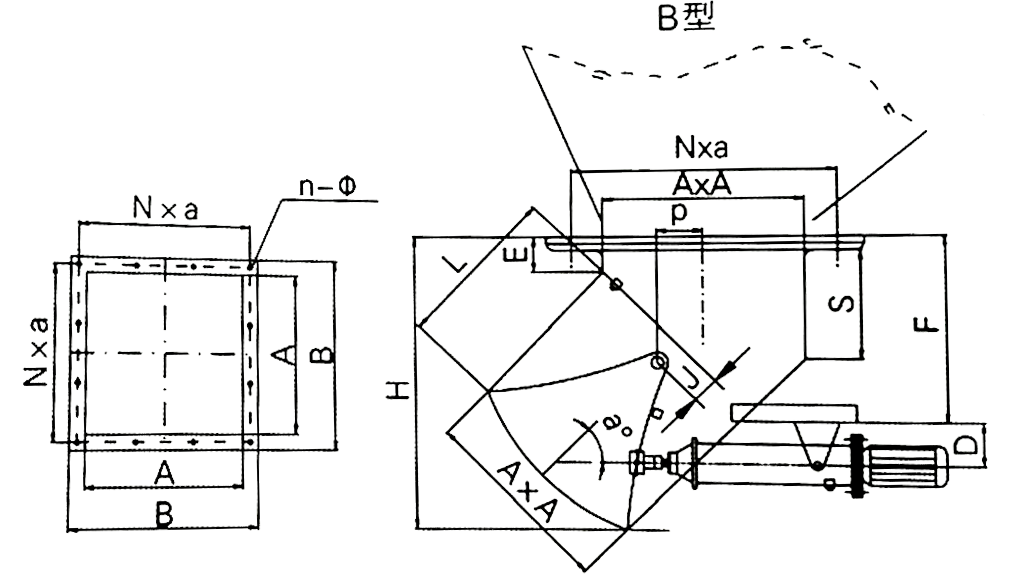

DSZ-B-I电液动扇形闸门外形及安装尺寸:

电液动扇形闸门选型

型号

a

主要尺寸(mm)

电液推杆

型号

功率

(kw)

A

B

C

D

E

F

H

J

L

S

M

N

a

n1xΦ1

n-Φ

DSZ-20B45I

45°

200

300

220

391

80

440

391

60

260

163

320

260

2×130

8-14

4-28

DYT700-220

1.1

DSZ-20B60I

60°

380

1140

240

134

DSZ-30B45I

45°

300

400

320

561

540

561

360

204

2×180

DYT700-320

DSZ-30B60I

60°

552

1651

340

160

DSZ-40B45I

45°

400

500

420

725

640

725

450

246

2×230

DYT700-420

DSZ-40B60I

60°

720

2160

430

187

DSZ-50B45I

45°

500

626

530

896

100

750

896

80

550

307

3×190

12-18

DYT1000-530

1.5

DSZ-50B60I

60°

893

2679

530

234

DSZ-60B45I

45°

600

726

630

1046

850

1046

620

349

3×224

DYT1000-630

DSZ-60B60I

60°

1049

3147

600

261

DSZ-80B45I

45°

800

950

830

1337

120

1050

1337

90

750

451

4×222

16-22

DYT1000-830

DSZ-80B60I

60°

1355

4065

730

334


DSZ-A(B)-II型电液动扇形闸门

结构特点:

本系列电液动扇形闸门直接将电液推杆固定在闸门本体上,避免用户在现场定位的烦恼,安装方便。

电液动扇形闸门选型电液动扇形闸门选型

DSZ-A-II电液动扇形闸门外形及安装尺寸:

型号

主要尺寸(mm)

电液推杆

型号

功率

(KW)

A

B

C

D

E

H

Nxa

n-Φ

DSZ-20A-II

200

300

220

220

80

300

2x130

8-14

DYT700-220

1.1

DSZ-30A-II

300

400

320

320

80

400

2x180

DYT700-320

DSZ-40A-II

400

500

420

420

90

480

2x230

DYT700-420

DSZ-50A-II

500

626

530

520

100

560

3x190

12-18

DYT1000-530

1.5

DSZ-60A-II

600

726

630

620

120

620

3x224

DYT1000-630

DSZ-70A-II

700

826

730

720

120

720

4x193

DYT1000-730

注:DSZ-20A-II、DSZ-30A-II、DSZ-40A-II底座向下安装,DSZ-50A-II、DSZ-60A-II、DSZ-70A-II底座向上安装。


电液动扇形闸门选型电液动扇形闸门选型


DSZ-B-II
电液动扇形闸门外形及安装尺寸:

型号

a

主要尺寸(mm)

电液推

型号

(kw)

A

B

D

E

F

J

P

S

L

H

Nxa

n-Φ

DSZ-20B45I

45°

200

300

200

80

120

60

72

260

260

420

2x130

8-14

DYT700-130

1.1

DSZ-20B60I

60°

116

43

240

240

400

DYT700-150

DSZ-30B45I

45°

300

400

200

86

360

360

560

2x180

DSZ-30B60I

60°

161

50

340

340

540

DYT700-180

DSZ-40B45I

45°

400

500

250

215

101

450

450

675

2x230

DSZ-40B60I

60°

203

57

430

430

645

DYT700-240

DSZ-50B45I

45°

500

626

100

335

80

130

550

550

850

3x190

12-18

DYT1000-230

1.5

DSZ-50B60I

60°

300

73.5

530

530

795

DYT1000-270

DSZ-60B45I

45°

600

726

408

144.5

620

620

970

3x224

DYT1000-260

DSZ-60B60-I

60°

405

80

600

600

900

DYT1000-360


DSZ-A(B)-III型电液动扇形闸门(推广型)

结构特点:
1、采用双边驱动形式使大口径闸门启、闭时更加灵活可靠,解决了原单边驱动时闸门受憋受卡现象;
2、由于采用了一个动力包+两个子油缸的传动方式,大大减少了原电液推杆驱动时所使用的横向空向以及安装时结构固定不稳定的现象;
3、该闸门可作为一种组件的形式直接固定于料仓底部,同时安装兼容其它同口径同类别的闸门;
4、使用成本、维护成本相对前三种较低;

5、本闸门特别适用于口径较大、物料比重较高,以及物料块度不规则,易卡阻物料,此结构形式是本公司建议推广使用的产品。


DSZ-A-III
型电液动扇形闸门

电液动扇形闸门选型电液动扇形闸门选型


DSZ-A-III型电液动扇形
闸门外形及安装尺寸:

型号

主要尺寸(mm)

电液推杆型号

功率(kw)

A

B

H

N×a

DSZ-20A-III

200

300

300

2×130

DYT2000-200

1.1

DSZ-30A-III

300

400

400

2×180

DYT2000-260

DSZ-40A-III

400

500

480

2×230

DYT2000-240

DSZ-50A-III

500

656

560

3×190

DYT2000-270

1.5

DSZ-60A-III

600

726

620

3×224

DYT2000-360

DSZ-70A-III

700

826

720

4×193

DYT2000-430

DSZ-80A-III

800

950

800

4×222

DYT4000-500

2.2

DSZ-90A-III

900

1050

880

5×198

DYT4000-630

DSZ-100A-III

1000

1150

960

5×218

DYT4000-800


DSZ-B-III
型电液动扇形闸门

电液动扇形闸门选型电液动扇形闸门选型

DSZ-B-III型电液动扇形闸门外形及安装尺寸:

型号

主要尺寸(mm)

电液推杆型号

功率(kw)

a

A

B

H

N×a

DSZ-40B45-III

45°

400

500

675

2×130

DYT2000-240

1.1

DSZ-40B60-III

60°

645

DSZ-50B45-III

45°

500

626

850

3×190

DYT2000-270

1.5

DSZ-50B60-III

60°

795

DSZ-60B45-III

45°

600

726

970

3×224

DYT2000-360

DSZ-60B60-III

60°

900

DSZ-70B45-III

45°

700

838

1150

4×193

DYT2000-430

DSZ-70B60-III

60°

1035

DSZ-80B45-III

45°

800

950

1380

4×222

DYT4000-500

2.2

DSZ-80B60-III

60°

1230
