电液动插板式双层卸灰阀

电液动插板式双层卸灰阀

    型号: XHYZ
    品牌: 扬州唯升
    密封: 进口密封

    电压: 380V(普通/防爆)、400V(出口)、

               660V(普通/防爆)、1140V(防爆)

    防护等级: IP54、IP55、IP65
    连接方式: 法兰连接
    驱动方式: 平行式电液推杆
  • 商品信息

    一、电液动插板式双层卸灰阀

    电液动双层卸灰阀厂家的结构特点:

    1.集机、电、液、控于一体,实现中央调度室的遥控、监控和微机控制。

    2.开启电源后,上下阀自动交替工作,并在设定排放量后自动停止工作,所有双阀均关闭;

    3.在卸货过程中遇到物料堵塞现象时,可自动处理;

    4.螺杆闸门可用于维护阀门并切断材料流动;

    5.漏失率低,漏失率小于0.05%;

    6.采用平行式电液推杆作动力源,过载自动卸料,自锁性好,无漏油,运行稳定;

    7.可通过调整调节螺钉来调整密封间隙;

    8.嵌板结构夹紧现象的频率低于其他结构卸灰阀,不易磨损。


    电液动双层卸灰阀工作原理:

        该阀是机器、电气、液体、控制在一个排放装置中,开启电源后,上阀电液推杆自动打开闸门,至限位开关(SQ2),停留几秒钟卸下,然后关闭上阀闸门,在限位开关(SQ1)后转至下阀,下阀电液推杆打开闸门至限位开关(SQ4),停留几秒钟卸载,然后关闭下阀门至限位开关(SQ3),再转至上阀工作。这种交替工作,以设定的除灰量,自动停止整个工作过程。

    电液动双层插板卸灰阀的制备方法:

    电液动插板式双层卸灰阀


    电液动双层卸灰阀厂家
    主要技术性能参数表:

    公称通经
    mm

    电液推杆型号

    功率

    KW

    卸灰量

    /

    适用压力
    Mpa

    协灰

    方式

    适用温度

    灰比重

    10³kg/m³

    泄漏率

    200

    DYTPF700-180/60

    1.1

    0.013

    -0.2

    电液推杆

    -20~200

    1~3.8

    0.05

    250

    DYTPF1000-220/60

    1.1

    0.022

    300

    DYTPF1500-250/60

    1.5

    0.032

    350

    DYTPF1750-300/60

    1.5

    0.044

    400

    DYTPF2000-350/60

    1.5

    0.058


    电液动插板式双层卸灰阀
    外形结构图:


    电液动插板式双层卸灰阀

    1.手动插板阀    2.简体一    3.简体二    4.电液推杆支架    5.平行式电液推杆

    6.限位开关      7.简体三    8.简体四    9.观察口


    电液动插板式双层卸灰阀厂家
    主要尺寸表:

    通经mm

    主要尺寸(mm

    L

    H

    H1

    H2

    H3

    B

    W

    D

    Nxa

    K

    n1-φ

    n2-φ

    200

    1050

    1200

    135

    175

    160

    16

    320

    Φ320

    2x135

    Φ280

    8-Φ18

    8-Φ18

    250

    1145

    1200

    135

    175

    160

    16

    370

    Φ370

    3x106

    Φ335

    12-Φ18

    12-Φ18

    300

    1270

    1300

    135

    185

    160

    16

    450

    Φ440

    3x130

    Φ395

    12-Φ18

    12-Φ18

    350

    1410

    1400

    140

    180

    160

    20

    500

    Φ490

    4x110

    Φ445

    16-Φ22

    16-Φ22

    400

    1520

    1450

    140

    180

    160

    20

    550

    Φ540

    4x123

    Φ495

    16-Φ22

    16-Φ22

    注:用户如需表中未列出的特殊要求,可按用户要求设计制造;
        电液推杆最大工作评率在常温20/小时为宜。

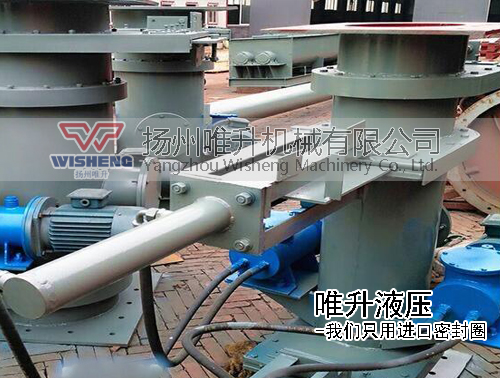

    双层卸灰阀实物展示:

    电动双层卸灰阀电液动双层卸灰阀电液双层卸灰阀


    联系人:刘经理

    电   话:15862898754(微信同号)
